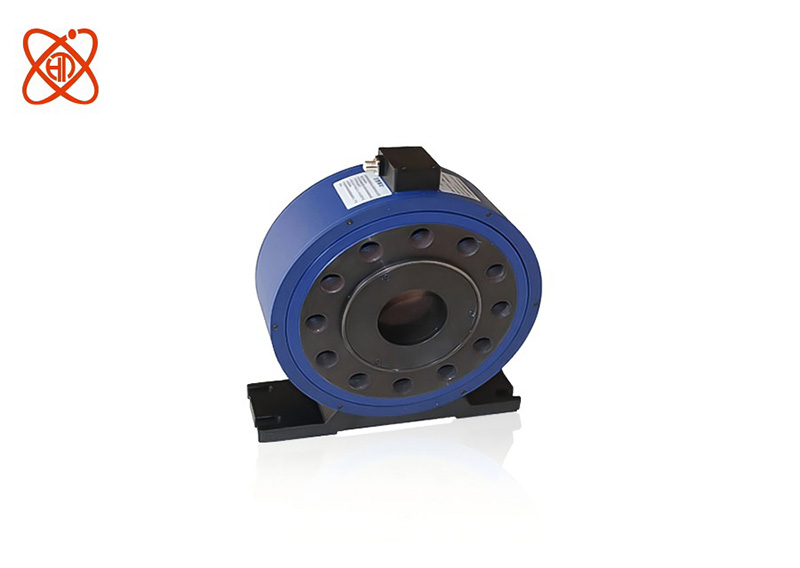

盤式扭矩傳感器

來源：　點擊數：5844次　更新時間：2025/8/28 15:04:41

盤式扭矩傳感器←點擊咨詢購買
安裝形式：止口支撐，法蘭式安裝
用來檢測產品轉矩、轉速、功率的一種精密測量儀器

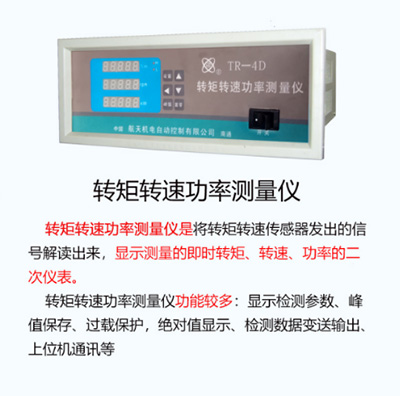

配套使用：TD-4D轉矩轉速測量儀

盤式轉矩轉速傳感器是應變式傳感器的一種，優點非常突出。相比其他傳感器軸向尺寸非常緊湊，可直接與法蘭相連。傳感器內部沒有軸承，轉速不受軸承轉速約束，可以做得更高。外殼與測量體沒有軸承，沒有位置約束，外殼無需特別安裝配置同軸度。您可致電我公司，我們將根據您的使用工況和參數協助您選型。我公司技術熱線：13615227229。

指標名稱	參數規格
量　　程	0～±50N.m—±50KN.m可選
供電電源	±15V DC（適用于5～15kHz輸出） 24V DC（適用于4～20mA、1～5V、0～10V輸出）
扭矩信號	5～15kHz、4～20mA、1～5V、0～10V
轉速量程	0～1000、3000、6000、8000、12000轉/分
轉速信號	60脈沖/轉、4-20mA、0～10V（可選）
精度	±0.2%、±0.5%
年穩定性	0.3%/年
絕緣電阻	≥200MΩ（100VDC）
環境溫度	-20～60℃
相對濕度	0～90%RH
過載能力	150%
頻率響應	100μs

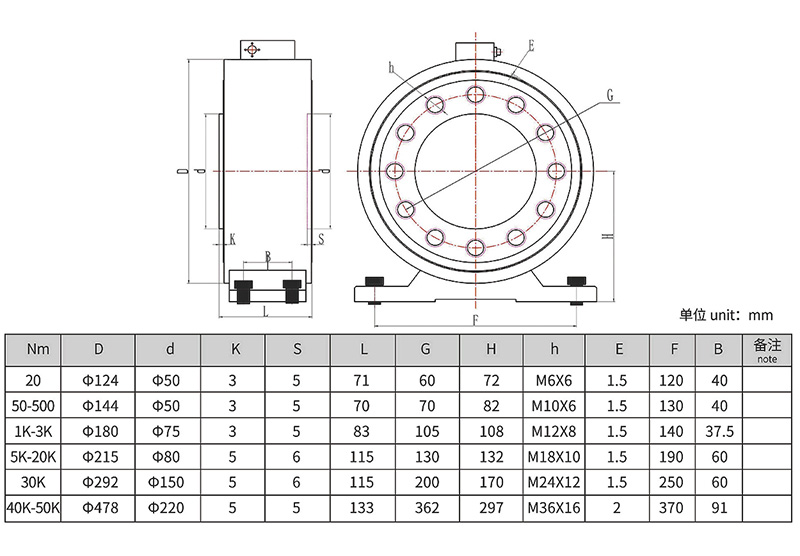

安裝方式	盤式法蘭

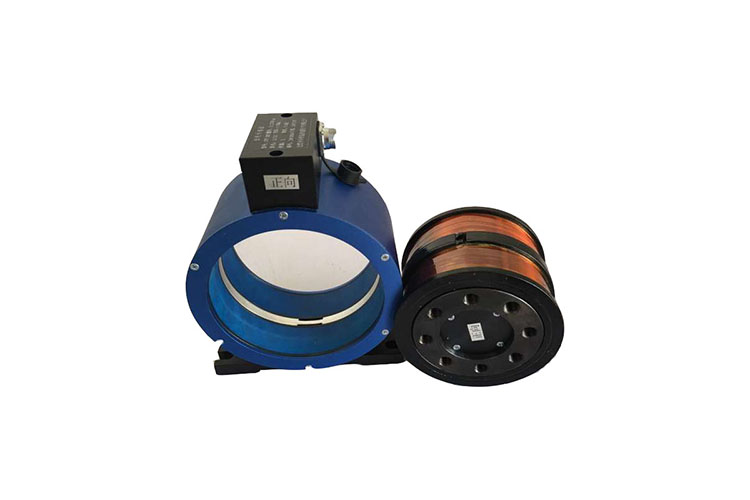

盤式扭矩傳感器（B款分體圖）

安裝
1．盤式轉矩轉速傳感器由靜止外殼和旋轉盤兩部分組成.
2．將旋轉盤的兩端通過法蘭聯軸器分別與動力或負載聯接.
3．靜止外殼固定在基座上,調整間隙,保證靜止外殼與旋轉盤之間不可接觸!

使用注意

1.按說明書接線，不得錯接;
2.徑向跳動不得大于0.5mm!
3..信號線輸出不得對地,對電源短路;
4.屏蔽電纜線的屏蔽層必須與±15V電源的公共端（電源地）連接。
