TR-1B轉矩、轉速、功率測量儀是以磁電式轉矩、轉速傳感器為檢測元件的二次儀表。可以測量各種原動機的轉矩、轉速、功率。也可測量傳動機械的轉矩、轉速、效率、功率。儀器以數碼管顯示測量結果。可配接標準并行口打印機，備有RS232（或定制半雙工RS485）標準串行接口，可實現與計算機通信。儀表內置死機自恢復電路，可在較惡劣的電磁環境下工作。

一、TR-1B轉矩、轉速、功率測量儀

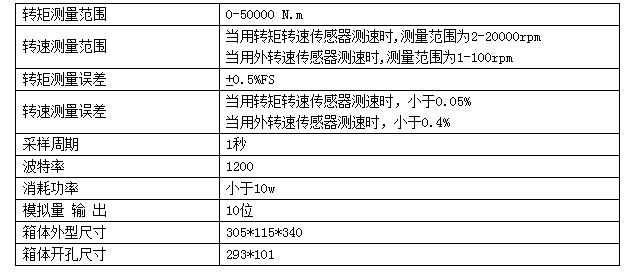

1、技術指標表：

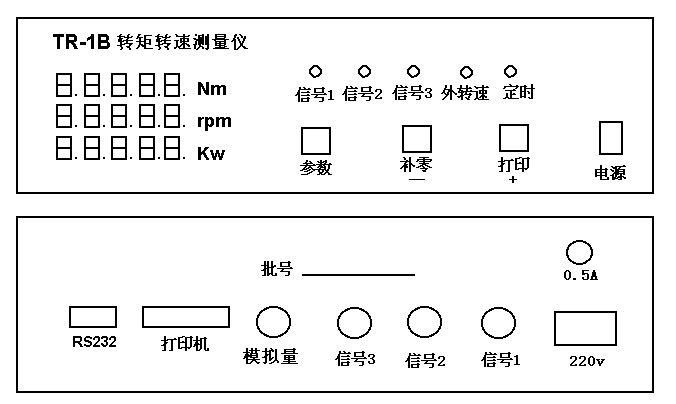

2、前、后面板圖：

（1）、前面板設置：

“參數”鍵 ： 用于進入測量系統的參數設定及儲存。

“補零/-”鍵： 在參數設定時用于參數修改。

在非參數設定時用于轉矩補零。

“打印/+”鍵： 在參數設定時用于參數修改。

在非參數設定時用于操作隨機打印。

“信號1”指示燈：指示與后面板“信號1”對應信號是否輸入。

“信號2”指示燈：指示與后面板“信號2”對應信號是否輸入。

“信號3”指示燈：指示與后面板“信號3”對應信號是否輸入。

“外轉速”指示燈：指示外轉速傳感器測速信號是否輸入。

“打印”指示燈： 指示系統是否進入定時打印狀態。

（2）、后面板設置

“RS232”接口： 用于連接計算機。

“打印機”接口： 用于連接打印機。

“模擬量”接線座： 用于模擬量輸出 。

“信號1”接線座：  用于連接轉矩、轉速傳感器的信號線。

“信號2”接線座：  用于連接轉矩、轉速傳感器的信號線。

“信號3”接線座：  用于連接外轉速傳感器的信號線。

二、轉矩、轉速、功率測量系統：

1、測量系統的組成：

（1）、原動機測量系統圖：

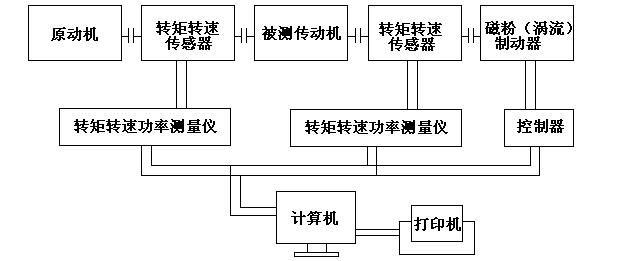

（2）、傳動機械測量系統圖：

2、系統參數：

（1）： F1——轉矩量程 （2）： F2——轉速量程

（3）： F3——轉矩轉速傳感器系數 （4）： F4——轉速輸入選擇

（5）： F5——轉矩轉速傳感器齒數 （6）： F6—— 外轉速傳感器齒數

（7）： F7—— 定時打印開關 （8）： F8—— 定時打印時間

（9）： F9—— 相位清零 （10）：F10——空

（11）：F11—— 串口通信地址 （12）：F12——參數存儲

3、系統參數設定：

儀表上電時，“N.m”、“rpm”、“Kw”窗口顯示“轉矩量程”、“傳感器系數”、“串口通信地址”參數，用于檢查關鍵參數是否正確。

按“參數”鍵，依次進入F1-F12參數設定過程。按“補零/-”或“打印/+”鍵來修改參數值。所有參數值在“Kw”窗口顯示。

具體操作如下：

（1） 按“參數”鍵，進入F1-轉矩量程參數設定。按“補零/—”或“打印/+”鍵修改參數。參數值為1、2、5、10、20、50、100、200、500……。該值為轉矩傳感器的量程值.

（2） 再按“參數”鍵，進入F2-轉速量程參數設定。按“補零/-”或“打印/+”鍵修改參數。參數值為1、2、5、10、20、50、100、200、500……。該值為所測轉速信號的最大值。

（3） 再按“參數”鍵，進入F3-轉矩傳感器系數參數設定。按“補零/-”或“打印/+”鍵修改參數。當轉矩傳感器的標定系數為“1***”時將該標定系數乘以5，再將所得值作為“轉矩傳感器系數”輸入。當轉矩傳感器的標定系數為“7***”、“8***”、“9***”時，將此標定系數直接輸入。

（4） 再按“參數”鍵，進入F4-轉速輸入選擇參數設定。按“補零/-”或“打印/+”鍵修改參數。當顯示“in”時，表示測量轉速的信號來源于轉矩、轉速傳感器；當顯示“out”時，表示信號來源于外轉速傳感器，此時“外轉速”指示燈亮。

（5） 再按“參數”鍵，進入F5-轉矩、轉速傳感器齒數參數設定。按“補零/-”或“打印/+”鍵修改參數。轉矩、轉速傳感器出廠時齒數為120。

（6） 再按“參數”鍵，進入F6-外轉速傳感器齒數參數設定。按“補零/-”或“打印/+”鍵修改參數。當不需用外轉速傳感器測量轉速時，可不輸入此參數。

（7） 再按“參數”鍵，進入F7-定時打印參數設定，按“補零/-”或“打印/+”鍵修改參數。顯示“ON”時表示定時打印測量值，此時“定時”指示燈亮。顯示“OFF”時，表示關閉定時打印。

（8） 再按“參數”鍵，進入F8-定時打印時間參數設定。按“補零/-”或“打印/+”鍵修改參數。參數值范圍為1-60分鐘。

（9） 再按“參數”鍵，進入F9-相位清零參數設定。按“補零/-”或“打印/+”鍵修改參數。當顯示為空時，表示系數的初始相位不為零，需進行相位清零，按“補零/-”或“打印/+”鍵，當顯示為“0——”時，表示系統的初始相位為零。

（10） 再按“參數”鍵，進入F10。（空）

（11） 再按“參數”鍵，進入F11-串口通信地址參數設定。按“補零/-”或“打印/+”鍵修改參數。范圍為0-255。當沒有通信時，可不設置此參數。

（12） 再按“參數”鍵，顯示“——”，此時系統進入?yún)��?shù)存儲狀態（掉電不丟失），然后儀表自動回到工作狀態。

4、系統轉矩補零：

（1）測量原動機時的轉矩補零

開啟轉矩轉速傳感器的輔助電機，使輔助電機轉向與傳感器主軸轉向相反，產生初始相位信號，按“補零/-”鍵（約五秒鐘），直到顯示的轉矩值近似為零，系統自動進行轉矩補零，并將補零值存儲，不需每次使用時都進行操作。補零結束后，關閉輔助電機。

（2）測量傳動機械的轉矩補零：

脫開負載，開啟主電機，按“補零/-”鍵（約五秒鐘），直到顯示的轉矩值近似為零，系統自動進行轉矩補零，并將補零值存儲，不需每次使用時都進行操作。

5、傳感器的連接：

（1）將轉矩、轉速傳感器的兩路信號線連接至儀表的“信號1”、“信號2”接線座二者無方向性。

（2）將外轉速傳感器的信號線接至儀表的“信號3”接線座，當不需用外轉速傳感器測量轉速時，不做此操作。該接線座引腳配置為：

1腳：+12V       2腳：信號 3腳：地。

當傳感器運轉時，“信號1”、“信號2”、“信號3”指示燈亮，表示對應的信號連接正確。否則表示對應的信號連接不正確。

6、模擬量輸出：

“模擬量”輸出兩路模擬電壓，分別對應于轉矩和轉速的測量值，當轉矩（轉速）測量值達到量程時，輸出5V的直流電壓。該端子引腳配置為：

1腳：轉矩模擬量。 2腳：地。 3腳：轉速模擬量。

7、外設的連接：

該儀器提供計算機并行接口，可用標準打印機電纜連接打印機。

該儀器提供RS232串行接口，可與其他設備進行通信。

8、注意事項：

（1）正確設置“F1-轉矩量程”、“F3-傳感器系數”、“F4-轉速輸入選擇”、“F5-轉矩轉速傳感器齒數”等參數，否則測量結果將會錯誤。

（2）用正確的方法補零。

（3）當轉矩、轉速傳感器的轉速低于50rpm時,開啟轉矩轉速傳感器的輔助電機，提高轉矩轉速傳感器的相對轉速。

（4）計算機、打印機、外轉速傳感器為選配件。
