CC-型測功機是用于測試動力機械、傳動機械輸入、輸出的轉矩、轉速、功率的高精度測試設備。其輸出轉矩與激磁電流呈良好的線性關系。并具有有效量程覆蓋面廣、響應速度快、結構簡單等優點。 CC-型測功機廣泛應用于旋轉運動機械的輸入轉矩轉速功率，輸出轉矩轉速功率、效率的動態和靜態的測量。 CC-型測功機廣泛應用于動力機械控制系統在負載狀態下技術參數的測量。 CC-型測功機廣泛應用于直線運動機械的推拉力的動態和靜態的測量。 一、規格型號 CC-△△△△○□
例1：CC-1000ZF
二、設備功能 （A） 主要功能： 1、可檢測動力機械輸出的轉矩、轉速、功率。如電機、內燃機、液（氣）壓馬達、曳引機、石油鉆機等。 2、可檢測傳動機械輸入、輸出的轉矩、轉速、功率、效率。如減變速機、電動閥門、離合器等。 3、可檢測鋼性傳動件的可承受轉矩。如石油鉆機鉆桿、煤礦山體固定錨桿等。 4、可檢測制動機械的制動轉矩。如制動器、失電保護器、汽車渦流減速器、吊車減速器、剎車等。 5、可檢測旋轉工作機械需要的轉矩、功率。如發電機、水泵、風扇、攪拌機等。 6、可檢測運動付摩擦轉矩。如汽車傳動球頭與球頭座、船舶尾軸與尾軸套、滾珠絲杠與螺母等。 7、可檢測動力控制系統在負載狀態下的技術參數。如變頻器、直流電機控制器、油泵油嘴、液壓閥等。 8、可檢測直線推拉力。如吊車、電動推桿、起落架、油缸、汽缸等。 （B） 選配功能： 1、電機電流、電壓；液（氣）壓馬達油壓、流量；內燃機油耗、煙度、溫度、振動、躁音；旋轉角度等參數的檢測。 2、定做發電機加載測功機，發電返回原動機，節能效果明顯。適合大功率、高轉速、長時間的測試工況。 3、定做各種非標的旋轉、直線運動的測試設備。 4、測功機用標定杠桿、砝碼、弱電儀表控制柜。 三、 主要技術參數 1、測量精度：±0.5% 2、響應速度：0.4″ 3、主要性能：見 表（A）； 表（B；） 表（C） (A) 表1、 CC- ZF、 CC- LF 測功機選型技術參數 (磁粉加載)
實用案例

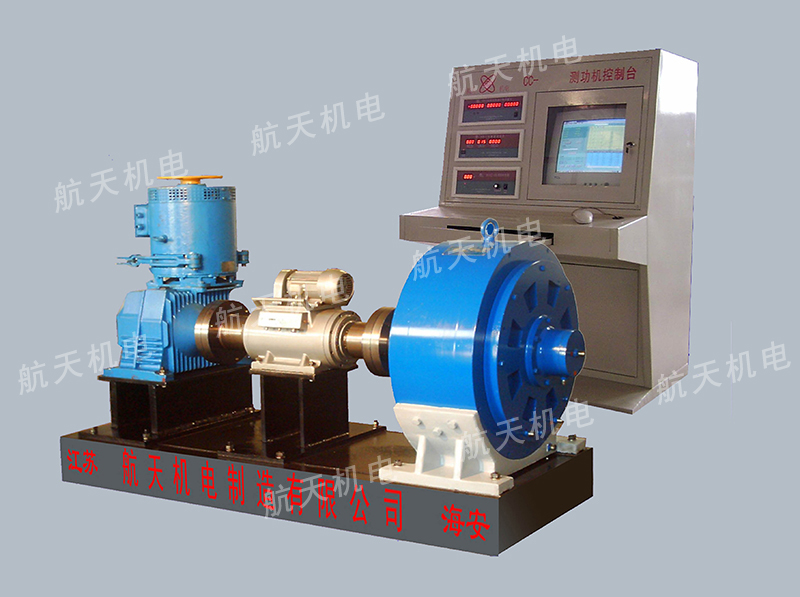

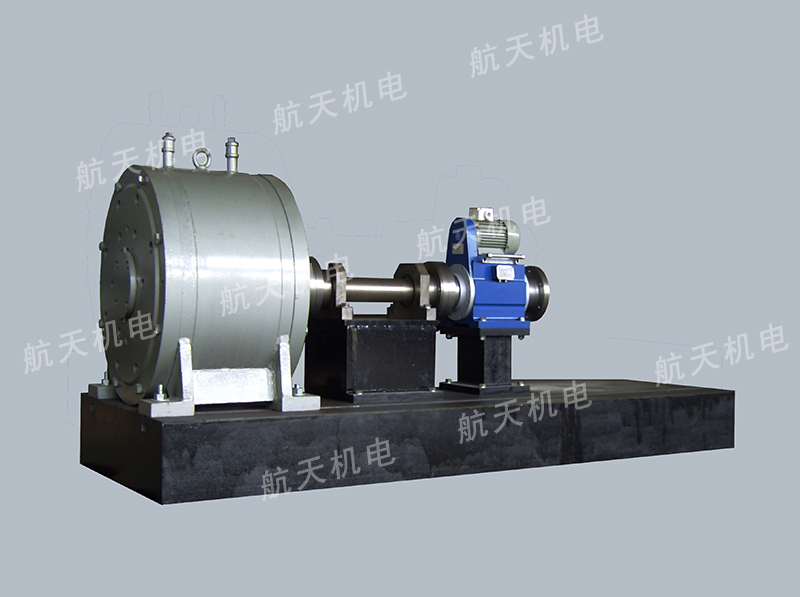

CC-20000ZF磁粉測功機 CC-5000ZF磁粉測功機

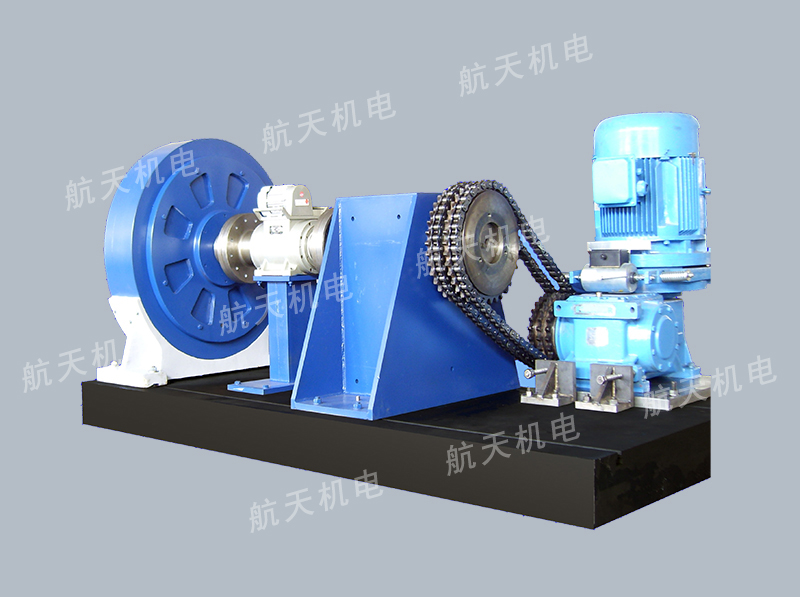

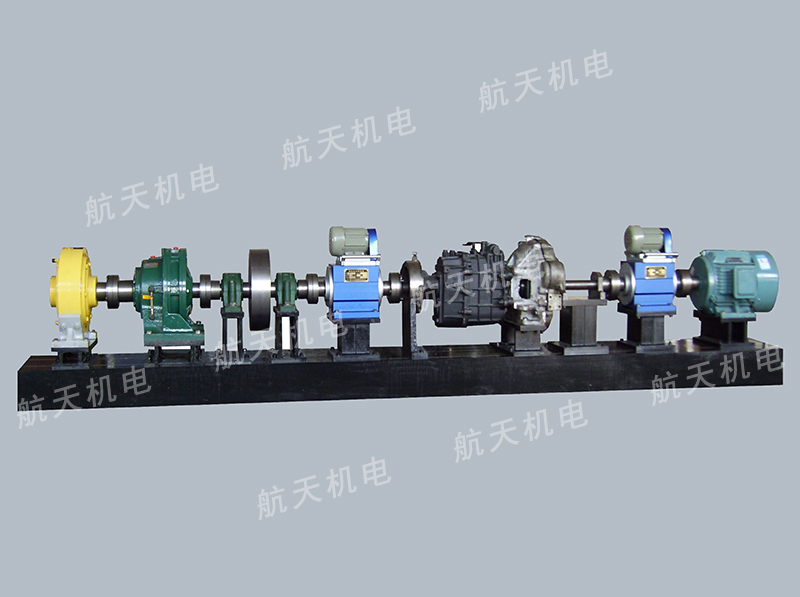

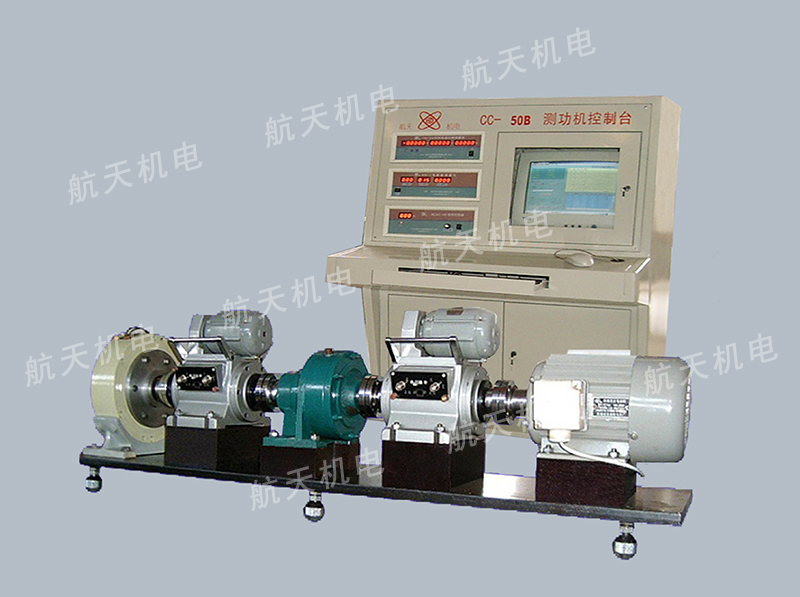

CC-200ZF離合器-變速箱-模擬慣量-模擬制動測功機 CC-50ZF減速機測功機
(B) 表2 CC- ZW、 CC- LW 測功機選型技術參數 （渦流加載）
CC-6500ZW 渦流測功機 CC-650ZW 渦流測功機 四、主要特點 1、測功機輸出轉矩與加載激磁電流呈良好的線性關系。 2、響應速度快。 3、有效量程覆蓋面廣。 4、與測控系統配套，可實現自動化操作。 5、結構簡單，操作維護方便。 五、使用環境 1、最高環境溫度不超過40℃。 2、海拔高度不超過2500m。 3、當環境溫度為20℃時，相對濕度不大于85%。 六、冷卻水 1、水質 冷卻水為自來水、一般工業用水、地下水或經初步過濾的河水。水中不含有直徑1mm以上的固體顆粒或其它雜物，其ph值為6-8，硬度為200ppm以下為宜，最大值為300ppm。 2、水壓水量 見參數表 3、水溫 進水溫度最高不超過30℃，出水溫度約為50℃-60℃為宜，使用時可根據出水溫度的高低調節冷卻水量。 七、運輸、安裝、使用與操作 1、設備在運輸過程中嚴禁淋雨、倒置和沖擊。 2、設備運輸安裝使用過程中嚴禁吊、拉、壓、撬、撞擊傳感器。 3、設備應安裝在干燥通風、無腐蝕氣體存在的廠房中。 4、設備安裝牢固，要有可靠接地。 5、設備主軸不能承受徑向力。被測件與設備主軸同軸度誤差不超過0.05mm，使用有補償間隙的柔性聯軸節。 6、設備專線供電，以防干擾。設備周圍不得有強磁場干擾源。 7、設備由專業操作人員按照分類說明書設定儀表參數并操作，非專業人員不得操作。 8、設備出廠精度已經標定，非專業人員不得調整標定精度的按鍵和旋鈕，否則會造成精度偏差，需返回重新標定。 八、用戶服務 1、本公司產品從發貨之日起12個月內，在用戶按照使用說明書要求，正確使用的情況下，若發現有不符合產品質量要求，本公司給予免費修理，如屬無法修理者，本公司給予調換。 2、超過保修期，酌情收取修理費，如需上門服務酌情收取上門服務費。 3、本公司免費為用戶培訓操作、維修人員，并征求用戶寶貴意見。 40多年來，公司為全國1500多家企業、科研院所、大中院校提供了優質產品。
國 防： 航天1院、2院、3院、5院、遠望測量船、北航無人機所、航天518所、航天701所、航天7801所、航天33所、航空618所、南京14所、西安705所、兵器部55所、中船711所、電子23所、核工業8所、核工業304所、航天699廠、航天606廠、北京706廠、航空萬里機器總廠、06單位510部、文字605廠、6410廠、解放軍5710廠、解放軍5702廠、貴州航空電機廠、航天化學動力總公司、湖南航天機電設備所、成都飛機公司、西安飛機公司、鄭州飛機公司、清華大學、北京航空航天大學、南京航空航天大學、哈爾濱工業大學、國防科技大學、海軍工程學院、東北機器廠 電 機： 皖南電機廠、上海南洋電機廠、重慶虎溪電機廠、北京曙光電機廠、長航電機廠、常州牽引電機廠、萊克斯諾 減變速機： 天津石化通用機械研究所、鄭州國家齒輪產品檢測中心、SEW、北京699廠、國貿國泰減速機廠、泰隆減速機廠、杰牌減速機廠、博能減速機廠、山東汽車齒輪總廠。 汽 車： 長春第一汽車、上海大眾汽車、東風汽車、長風汽車、奇瑞汽車、比亞迪汽車、起亞汽車、吉利汽車、合肥汽車 曳 引 機： 上海交通大學電梯檢測中心、西子奧的斯、天津奧的斯、上海蒂森、天津佳麗、上海永大、上海蒙特納利、廣州廣日、廣東陽西、西安帕威、常熟曳引機、申菱曳引機 液壓馬達： 寧波英特姆液壓馬達、寧波中意液壓馬達、寧波意寧液壓馬達、寧波通達液壓馬達、鎮江大力液壓馬達 電動閥門： 合肥通用所閥門檢測中心、溫州特富龍電動閥門、上海雙高電動閥門、上海沃電電動閥門、南京科遠 動力控制： 華中數控數控機床、東方日立變頻器、上海新時達變頻器、青島紡機變頻器、青島前哨、無錫新瑞直流電機控制器、泗洪油泵油嘴 傳 動 件： 天津中成機械石油鉆桿、淮南金錨煤礦錨桿、淮南創立煤機煤礦錨桿 摩 擦 付： 上海比亞迪汽車轉向球頭、東臺船用機械廠尾軸軸承、南通瑞安特滾珠絲杠 石油機械： 北京石油勘探研究院、北京石油機械廠、天津立林、北京910鉆井所、江漢油田鉆井所、中原油田鉆井所、中原油田采油院、任丘油田鉆井鉆具所、江漢石油大學、大港油田中成機械 內 燃 機： 國家洛陽拖拉機研究所、洛陽第一拖拉機廠、玉林柴油機廠、徐州工程機械集團、山東時風集團、天津大學內燃機所、北京豐茂植保、合力集團、武進拖拉機廠、廣州摩托、宗申摩托 單 位：南通市航天機電自動控制有限公司 地 址：江蘇海安立發大道169號一棟 電 話：0513-88915838 傳真：0513-88919965 網 址：www.4wskmf.com 電 郵：htjd@htjd.com.cn
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
